Bộ báo động chống trộm bằng cảm biến tia hồng ngoại tạo thành hàng rào bảo vệ, khoảng cách 100m, tự lắp ghép DIY

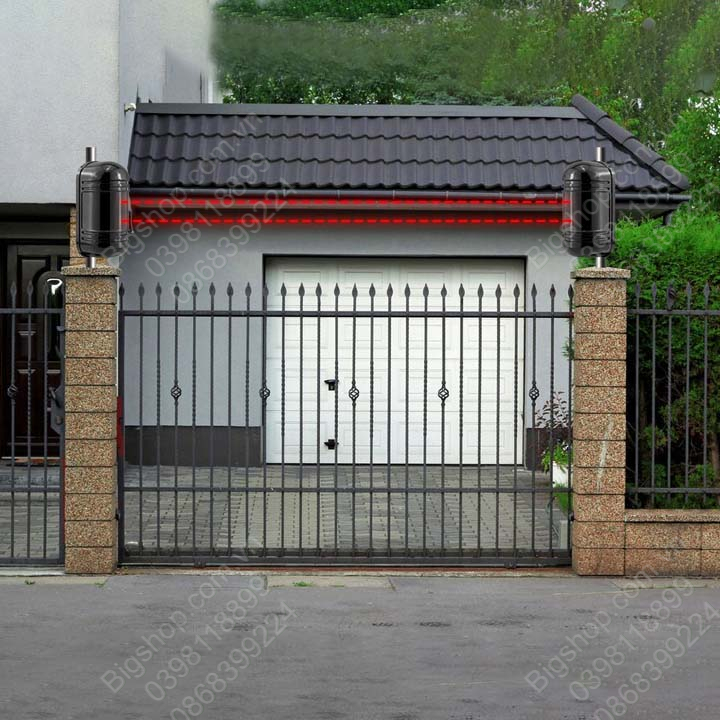

Bộ báo động chống trộm bằng cảm biến tia hồng ngoại tạo thành hàng rào bảo vệ ABTL2-100 có tính năng báo động khi có kẻ đột nhập chắn ngang tia hồng ngoại, có khả năng phân biệt kích thước của đối tượng để tránh báo động giả như động chim, vật nuôi. Sản phẩm chống nước mưa nên có thể làm việc tốt ở ngoài trời (lắp ở hàng rào). Bộ cảm biến hoạt động chính xác và ổn định, được ứng dụng rộng rãi cho nhiều công trình như: biệt thự, trang trại, nhà xưởng, hồ nuôi thủy sản...
Nguyên lý hoạt động của bộ cảm biến: khi lắp đặt bộ phát và bộ nhận chiếu thẳng vào nhau sẽ tạo thành 2 tia hồng ngoại (mắt thường không nhìn thấy được) nối giữa 2 bộ phát và nhận. Khi có người cắt ngang qua 2 tia hồng ngoại, bộ nhận sẽ chuyển trạng thái đóng relay (Relay-rơ le gồm 3 cổng COM, NO, NC). Relay sẽ cũng cấp tín hiệu cho thiết bị báo động trung tâm hoặc đóng mở relay kết nối với chuông
Lưu ý có 2 Option:

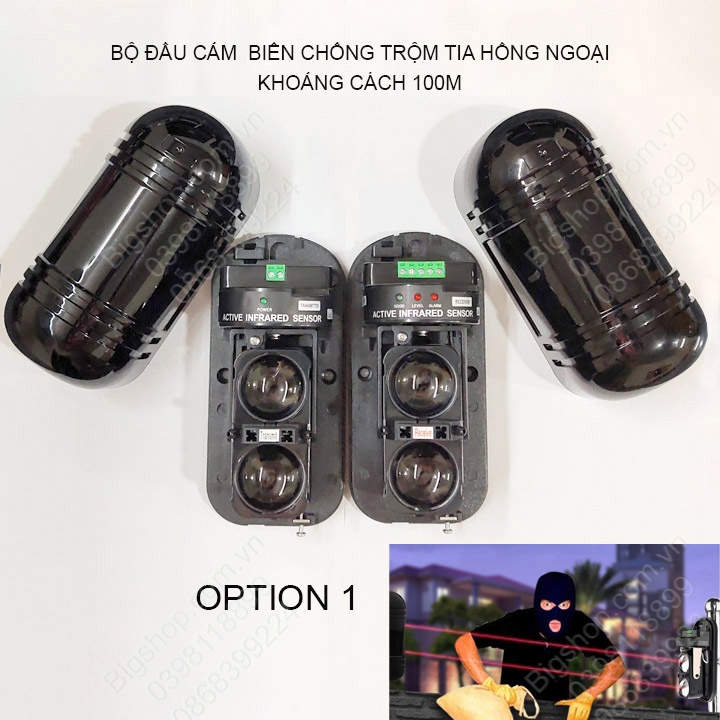

+ Option 1
+ Option 2 gồm đủ bộ cơ bản (Như hình ảnh kèm theo về lắp ghép là dùng được luôn): Bộ nhận phát tạo thành hàng rào báo động, 02 bộ nguồn 220/12V2A, 01 mạch relay (rơ le) có điều chỉnh độ trễ để đóng mở loa báo động, 01 loa báo động âm thanh cực lớn 130dB, phụ kiện.
Thông số kỹ thuật
Model: ABTL2-100 (bộ chỉ có đầu cảm biến); ABTL2-100Full (Bộ đủ)
1. Đầu cảm biến tia hồng ngoại
Nguồn điện: DC 12-24v
Tia hồng ngoại: 2 tia.
Khoảng cách hoạt động: 100m
Góc xoay dọc: 10 độ.
Góc xoay ngang: 180 độ
Chất liệu vỏ: nhựa PC chất lượng cao
Bộ phát gồm: 2 cổng cấp nguồn 12-24V
Bộ nhận gồm: 2 cổng cấp nguồn 12-24V; 3 cổng relay: COM, NO, NC để kết nối với thiết bị báo động trung tâm hoặc mạch relay đóng mở thiết bị báo động
Relay đầu ra: 0.5mA (0-30V), chỉ cấp tín hiệu chứ tuyệt đối không đấu trực tiếp với loa hay đèn báo động
Độ kín: IP55
Vật liệu: Vỏ nhựa
2. Bộ nguồn:
Điện áp vào: 220V-50Hz
Điện áp ra: 12VDC – 2A
3. Module mạch relay trễ:
Điện áp nuôi mạch: 5-24V
Chỉnh thời gian trễ: Có
Nguyên lý hoạt động: Khi có tín hiệu (tiếp điểm chân TRIG và V- kết nối với relay bộ nhận) relay sẽ đóng tiếp điểm đầu ra, cấp điện cho Loa báo động, sau 1 khoảng thời gian khoảng 5-15 giây Relay sẽ tự ngắt tiếp điểm đầu ra, Loa báo động sẽ ngừng.
Đầu ra: Relay 3 cổng: COM, NO và NC (rơ le độc lập)
4. Loa báo động – Còi hú báo động (Lưu ý âm thanh cực lớn)
Nguồn điện: 6-12VDC
Âm thanh: 130dB (cực lớn, chói tai)
Công suất: 15-20W
Kích thước: D52mm, H50mm
Trọng lượng: 70g
Ứng dụng: Chống trộm cho biệt thự, nhà xưởng, trang trại...tạo thành hàng rào bảo vệ
